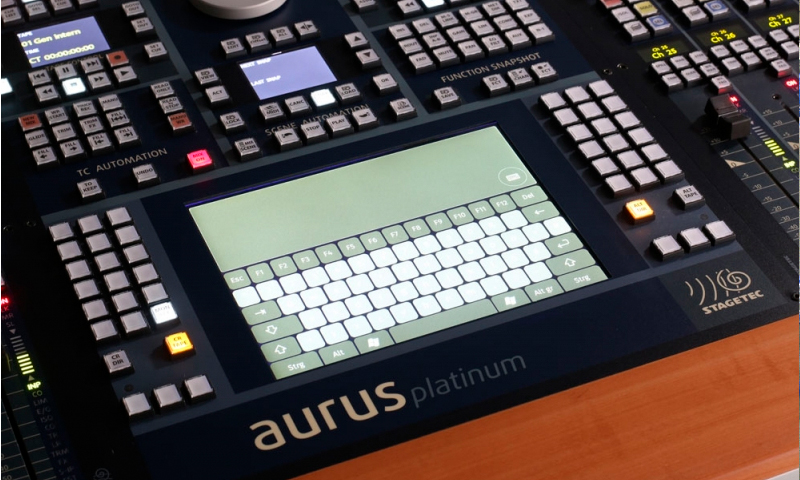

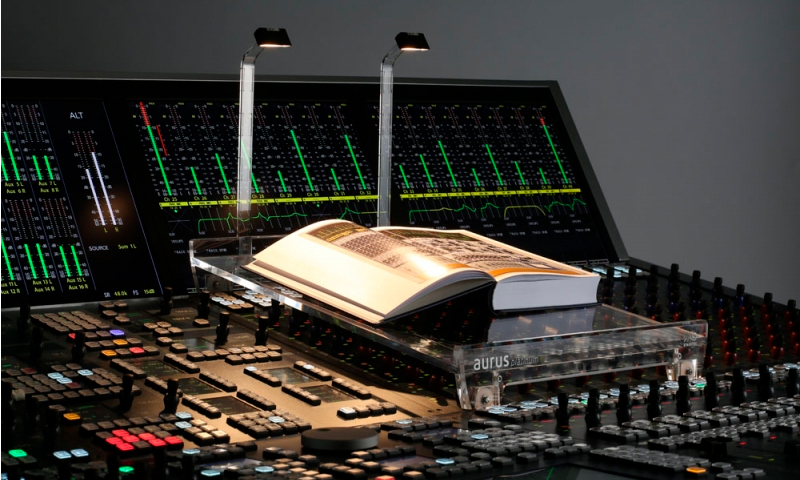

Desde su estreno, el paso 7 de enero, los operadores de sonido de Atresmedia trabajan en directo con las nuevas consolas de audio Aurus Platinum de Stagetec.

Tras varios meses de trabajo, ASPA hizo el suministro de equipamiento técnico de Stagetec para la renovación técnica del Sistema de Sonido centralizado de los estudios de Atresmedia. La ingeniería, instalación e integración corrió a cargo del cliente, ASPA y Stagetec nos encargamos de la puesta en marcha y formación a usuarios.

La solución integrada para el enrutamiento, mezcla y procesado de audio de Stagetec necesarios en la producción de programas en directo o grabados destaca por su robusted, fiabilidad, optimización de los flujos de producción y versatilidad operativa
Atresmedia cuenta con un Sistema centralizado de Sonido de Stagetec, que permite trabajar en cualquiera de los controles de sonido con todas las señales de producción de audio en directo disponibles en el centro, compartiendo fuentes y proyectos.

La renovación técnica llevada a cabo estos últimos meses comprendió:

• La dotación de nuevos sistemas de producción de sonido en Estudio, instalada en nueva sala de equipos (Edificio Teatro).
• La ampliación de controles de sonido, dotando de un nuevo control al Estudio 7 y dos nuevos sistemas de mezcla para Centros de Preselección.
• La mejora de contingencias, mediante nueva dotación a este nuevo entorno físico.

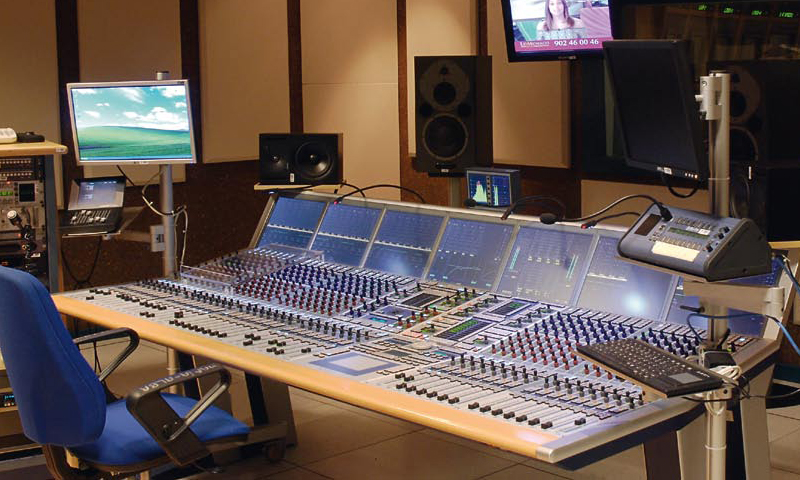

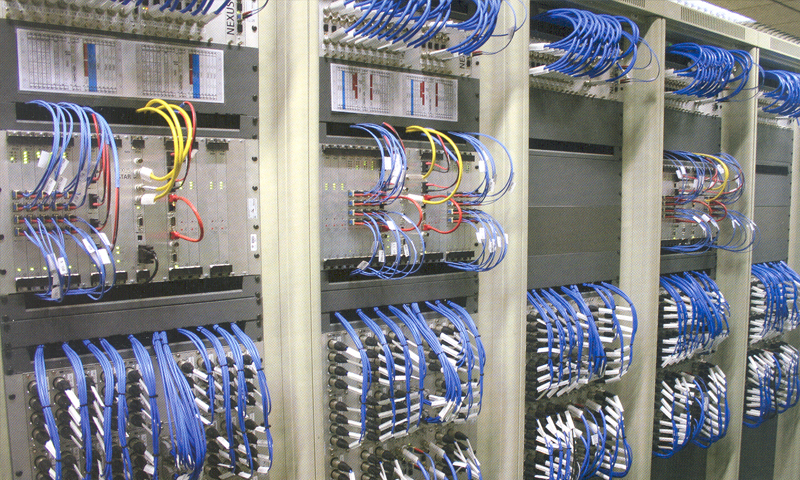

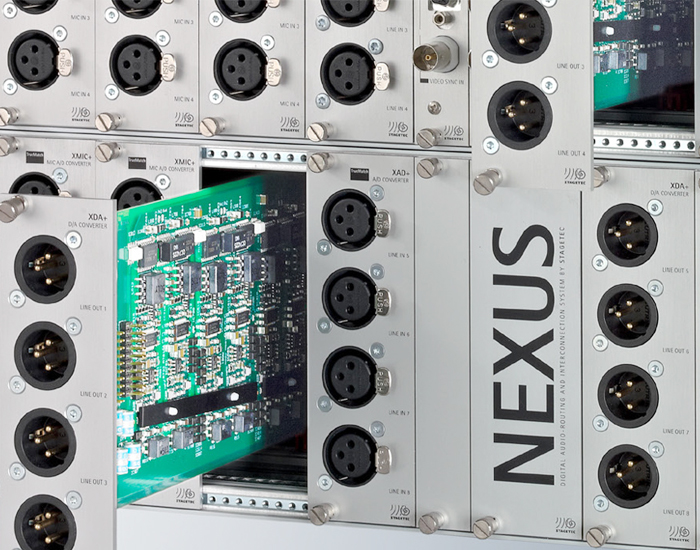

El sistema de sonido de Atresmedia, cuya instalación original se llevó a cabo a lo largo del año 2006, está basado en un sistema de enrutamiento Nexus de Stagetec, formado por 4 sistemas Star principales, que albergan la electrónica de procesado y mezcla (DSPs), y hasta un total de 31 cofres tipo “Base Devices”, a través de los cuales se dispone de los diferentes interfaces de entrada/salida de audio. La operación de mezcla se efectúa desde superficies de control Aurus Platinum de Stagetec, ubicadas en los controles de sonido.

Los sistemas Nexus Star tienen una capacidad de conmutación de fuentes de audio de hasta 4096 x 4096, y la interconexión entre chasis se efectúa a través de una topología en estrella en la que líneas de fibra óptica unen cada uno de los nodos Star con el resto.

Desde la instalación original, se han ido incorporando algunos interfaces de entrada/salida para acomodarse al desarrollo y crecimiento de la capacidad de producción en estudio (especialmente tarjetas embebedoras/desembebedoras de HD-SDI y canales MADI).

Las condiciones técnicas y operativas, una vez realizadas la ampliación y renovación del Sistema existente en estudios y centros de preselección son las siguientes:

• Capacidad de enrutamiento de 8000 x 8000 In/Out con posibilidad de crecimiento hasta 16000 x 16000 In/Out para posibilitar la utilización de una única red de audio.
• Capacidad para conectar hasta 60 chasis In/Out en el sistema.
• Chasis de plató y chasis móviles montados sobre fly-case con ruedas. Conexionado interno de audio a paneles con conectores XLR.
• Fuentes de alimentación redundantes por cada cofre.
• Conexiones de FO y controladoras redundantes para conmutación automática ante fallos sin corte de señal.
• Tarjetas y módulos con posibilidad de sustitución en caliente.
• Distancia de conexión entre cofres y consolas de hasta 700m a través de FO.
• Sincronización a través de wordclock, AES, blackburst o PTP con conmutación automática en caso de fallo.
• Frecuencias de muestreo configurables 44.1, 48 o 96 KHz y 16 o 24 bits.
• SNMP para monitorización y gestión de alarmas.
• Compartición de fuentes y proyectos entre estudios.
• Módulos de conexión In/Out AES, Mic/Line y Analógico con conectores XLR3p.
• Módulos de conexión In/Out MADI 64ch con conectores FO LC.
• Módulos de conexión In/Out HD-SDI con conectores BNC.
• Módulos de conexión IP Dante y AES67 SMPTE 2110 incluyendo SFPs.
• Entradas y salidas de GPI en controles de sonido.
• Compatibilidad y posibilidad de insertar módulos de codificación y decodificación Dolby-E.
• Superficies de control de audio hasta 56 faders.
• Capacidad de procesado DSP completa para todos los canales asignados a cada consola de audio.
• Posibilidad de añadir paneles remotos de 8 a 16 faders, sobre fly-case para facilitar su transporte.
• Capacidad para mezcla y monitorado de audio multicanal 5.1.
• Procesado de señal interno (ecualización, dinámica, delay hasta 10sg).
• Vúmetros integrados en consola.
• Medidas loudness EBU R128 y ATSC A/85.
• Funciones de “automix”.

Agradecemos a la Dirección Técnica de Atresmedia la renovación de confianza depositada en la robusted, fiabilidad y versatilidad del enrutamiento, mezcla y procesado de audio de los Sistemas de Stagetec desde 2006.
