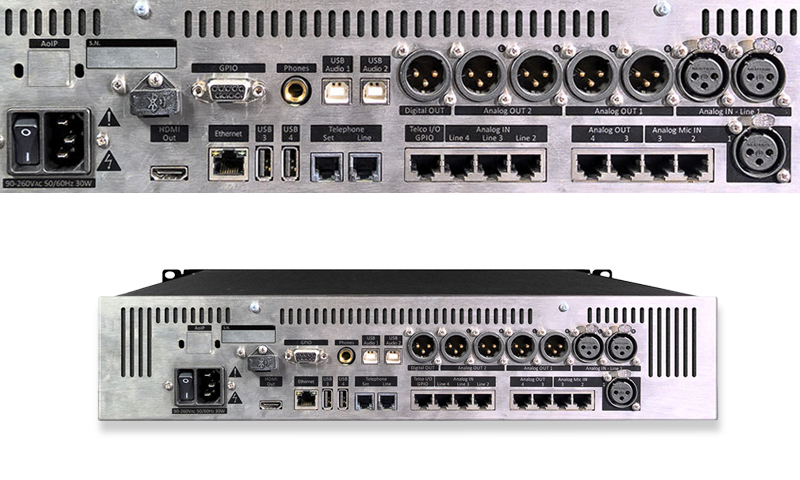

Consola digital Oxygen 1000 Rack - conexiones

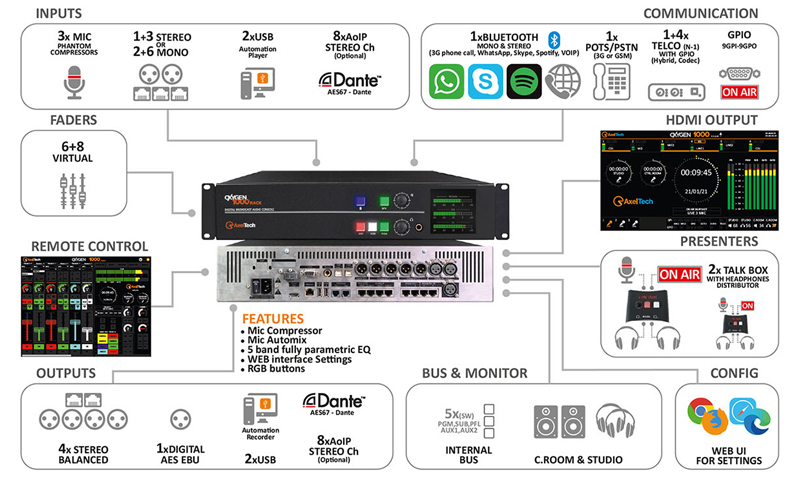

Consola digital Oxygen 1000 Rack - diagrama

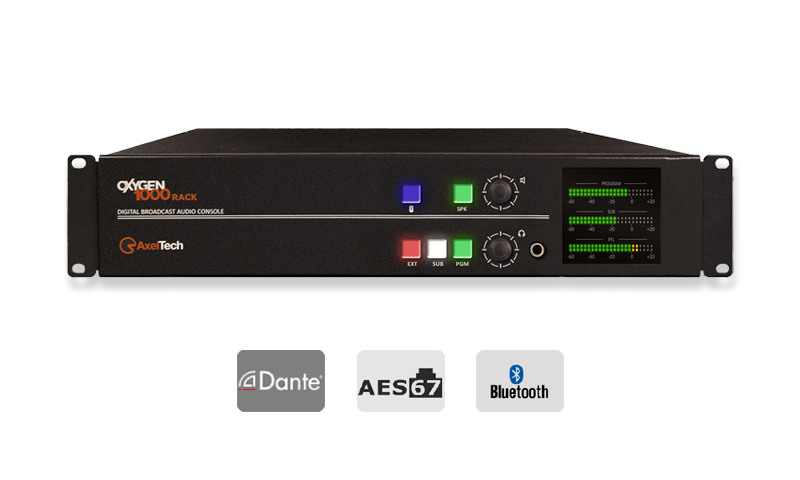

Consola de mezclas digital montable en rack

Marca: AXEL TECHNOLOGY

Oxygen 1000 Rack es una consola de radiodifusión totalmente digital sin fader físicos y con hasta 14 faders virtuales, diseñada para On Air y producción en cualquier emisora de radio, con 3 entradas de micrófono con Automix, un potente enrutamiento de audio interno y una amplia gama de controles y E/S en un chasis robusto y elegante de acero de 2U.

Oxygen 1000 Rack se controla remotamente a través de una aplicación dedicada.

El procesamiento de audio basado en DSP de Oxygen 1000 Rack ofrece una calidad de gama alta y garantiza las últimas funciones y flexibilidad.

Fiable y fácil de usar como una mesa de mezclas analógica, Oxygen 1000 Rack ofrece características de primera clase: Baja latencia, preajuste de usuarios, teclas inteligentes, ecualizador, compresores, híbrido telefónico, salida HDMI, E/S analógicas y digitales, USB, Bluetooth, Dante™ AoIP, Telco, Presenter Talk Box.

Versiones:

Oxygen 1000 Rack – Bluetooth
Oxygen 1000 Rack – Dante ™ – Bluetooth

Opciones

Bluetooth

Oxygen 1000 puede equiparse con un módulo Bluetooth. Esto permite emitir las llamadas realizadas vía GSM, Skype, Viber y WhatsApp con un Smartphone, una Tablet o un PC. Dispone de dos modos de conexión Bluetooth:

Bidireccional para soportar llamadas telefónicas
Monodireccional para poner al aire audio estéreo de alta calidad (A2DP) transmitido por fuentes Bluetooth.

Con las llamadas Bluetooth, PFL habilita el modo de conversación PRIVADA. La interfaz Bluetooth se instala en fábrica y debe solicitarse en la fase de pedido..

TalkBox

Es un dispositivo dedicado al presentador y a los invitados. El Talk Box es muy sencillo de conectar a la consola On Air: se necesitan 2 cables RJ45 de la longitud necesaria para conectarlo a la mesa de mezclas. Es posible conectar hasta 2 Talk Box a la Oxygen 1000.

El Talk Box ofrece una conexión directa del micrófono y la luz On-Air relativa, también es posible conectar directamente la luz On-Air del estudio. La Talk Box dispone de un amplificador de auriculares con dos salidas de 6,3 mm.

A través de los dos grandes botones retroiluminados es posible activar y desactivar su propio micrófono (On / Off / Tos) o habilitar Talk back a la consola.

Interfaz Dante AoIP

Oxygen 1000 puede equiparse con una interfaz Dante™ (también compatible con los protocolos de transporte AES67 y SMP-TE ST 2110-30) que proporciona 8 entradas estéreo y 8 salidas estéreo en un puerto Ethernet dedicado, con control de nivel y conversión de frecuencia de muestreo independientes.

En las versiones Oxygen 1000 Dante™ los puertos USB de E/S están desactivados. La interfaz Dante™ AoIP se instala en fábrica y debe solicitarse en la fase de pedido.

Adaptadores de cable

Hay adaptadores RJ45 disponibles para:

Micrófono con GPIO
Entrada de línea
Salida de línea con GPIO
Telco con GPIO

Especificaciones generales:

Consola de emisión totalmente digital para radiodifusión
Botones de conmutación de fuente A/B Fast para cada fader
4+1 buses (PGM, SUB, Aux1, Aux2, PFL)
Latencia cercana a 0 (< 0,7 ms E/S)
Control remoto completo mediante una aplicación que replica la superficie
Configuración y mantenimiento remotos mediante Inter-faz Web
Presets y Snapshot definibles por el usuario
Ecualizador totalmente paramétrico de 5 bandas en cada
Procesador dinámico con sección de expansor y compre-sor en cada entrada de micrófono
Funciones de monitorización avanzadas y configurables para sala de control y estudio
Botones de colores RGB personalizables
Barras medidoras de alta resolución (120 leds) para las salidas
Salida HDMI para visualización del estado de la consola
2 temporizadores (temporizadores de la sala de control y de los micrófonos de estudio en el monitor HDMI)
TalkBox para invitados y presentador (opcional)
