La Universidad de Salamanca adjudica a ASPA el suministro e instalación de equipamiento técnico y audiovisual para el Grado de Comunicación y Creación Audiovisual
Ha finalizado el curso escolar 2018/2019 y los estudiantes comienzan a disfrutar de unas merecidas vacaciones. Sin embargo, el parón estival es el mejor momento para realizar trabajos de renovación y modernización tecnológica en los centros docentes y tener todo preparado para las clases que vuelven a retomarse después del verano.
Éste es el caso de los dos Estudios de Radio de la Facultad de Ciencias Sociales (Campus Miguel de Unamuno) de la Universidad de Salamanca.

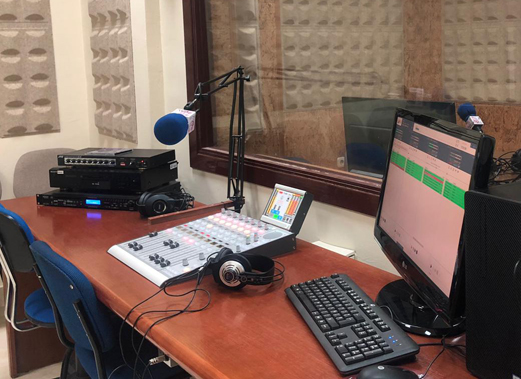

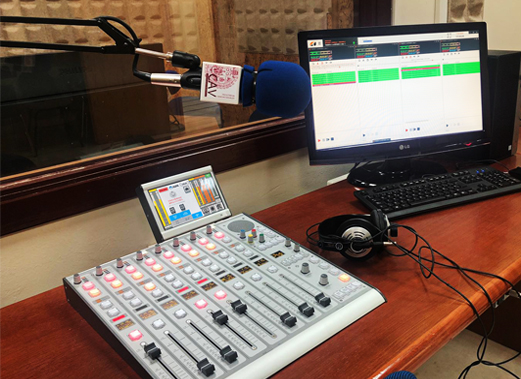

ASPA acaba de ejecutar recientemente el proyecto llave en mano de digitalización de las Aulas de Formación Audiovisual destinadas a la asignatura de Radio y que están compuestas por 2 Controles/Locutorios de Radio.
El equipamiento técnico suministrado permitirá a los alumnos de dicha Universidad el aprendizaje tanto teórico como práctico utilizando las consolas digitales DHD y el software de automatización y gestión integral de audio Xframe Radio, herramientas de trabajo utilizadas en las principales emisoras tanto privadas como públicas de nuestro país. De ésta manera, los alumnos tendrán un poco más fácil su acceso posterior al mercado laboral.
Aparte de la realización de la ingeniería/planimetría y el suministro, instalación y puesta en marcha de todo el equipamiento, se ha impartido la formación técnica al personal docente de la Universidad.
El detalle del material que compone el suministro es el siguiente:
- 2 Consolas digitales DHD 52 SX de 8 Faders cada una. Todas y cada uno de sus botones así como su TFT táctil de 7” han sido configurados según las necesidades particulares del profesorado.
- 2 Sistemas XFRAME RADIO (Licencias de Emisión Manual y Automática, Grabación y Edición, Edición multipistas) para los puestos de los Controles de Sonido.
- 1 Sistema XFRAME RADIO (Licencias Transcodificador de Ficheros y Parrilla de Programación) para el puesto de Redacción.
- 2 Mezcladores de Micrófonos automáticos CS8 de JTS.
- 6 Auriculares 8300D de GERMAN MAESTRO.
- 2 Híbridos telefónicos externos HIBRID 1 de D&R.
- 2 Reproductores de CD y USB DENON 300C MKII.
- 1 Switch Ethernet de 24 Puertos 100/1000 4 x Gigabit SFT tipo CISCO.
- 2 Amplificadores de auriculares y señalización ON AIR.
DHD 52SX
El mezclador digital de audio tiene capacidad de procesado de señal suficiente para trabajar con:
- 40 Output Functions.
- 18 Super Output Functions.
- 16 faders (escalable en el futuro con otro Core DSP).
- 40 Funciones lógicas.
- 16 Buses de suma estéreo.
- 6 Buses N-1 estéreo.
- Escalable en el futuro si fuera necesario la licencia SW de bus formato 5.1 y medidor loudness EBU R128.
- Escalable en el futuro si fuera necesario la licencia SW Función Delay de hasta 10 segundos por fader o hasta 170 segundos total, ampliable sobre el modelo estándar.
- Detectores de nivel de hasta 5 señales.
- Mezclador virtual remoto de la consola.
- 1 Puerto serie RS-232.
- Escalable en el futuro si fuera necesario la Fuente de Alimentación redundante con Plug In en caliente.
Capacidad de procesado de señal en:
- Ecualización paramétrica de 3 bandas.
- 2 filtros (paso alto y bajo) de señal.
- Compresor.
- Limitador.
- Expansor.
- Puerta de ruido.
- Efecto De-Esser.
- Función Automix de señales tanto de micro como de línea.
- Sampling rate a 44.1 KHz / 48 KHz. y conexión de equipos en AES.
Esta capacidad de procesado se realiza de modo interno, sin necesidad de tener conectado ningún PC, disco duro, batería externas o cualquier otro elemento utilizado en informática, que podrían suponer elementos de fallo en el sistema o de ruidos no deseados. Tampoco es necesario PC para el funcionamiento del TFT táctil multifunción.
El Core DSP que realiza todas las funciones indicadas, tiene un tamaño de ½ U Rack y 1 U de altura, siendo el resto de módulos de entradas y salidas de audio con el mismo formato.

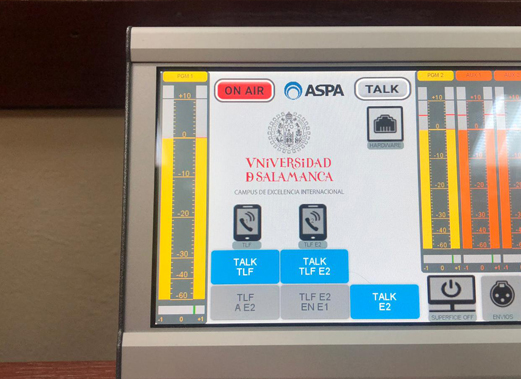

La consola de mezclas, dispone de una pantalla TFT multitáctil multifunción totalmente programable y configurable. Sobre la pantalla por ejemplo se ha personalizado a nivel corporativo el logo de la Universidad de Salamanca así como botones de funciones y formatos de presentación.
Se dispone de medidas de ahorro energético, por lo que puede programarse para que en caso de no estar en operación, la superficie de control y TFT pasen a modo reposo (la consola sigue funcionando, la emisión al aire sin incidencias) desconectando todos los displays Oled y botones luminosos para evitar el consumo eléctrico y desgaste de sus componentes. Una simple pulsación sobre un botón de la superficie de control, programado a tal efecto, vuelve a poner operativo el mezclador con todas sus funciones.
En la Superficie de Control, para el uso por los operadores, se dispone de un conjunto de módulos ensamblados (cada uno de 4 faders), que en su totalidad conforman una superficie de 8 faders escalable en un futuro hasta 24. Cada uno de estos faders lleva asociado un conjunto de 5 botones y un encoder digital totalmente programables. Cada uno de estos elementos puede ser programado para realizar cualquier función de la consola y así permitir a ésta, adaptarse al usuario, en lugar de ser el usuario quien tenga que adaptarse a la con-sola.

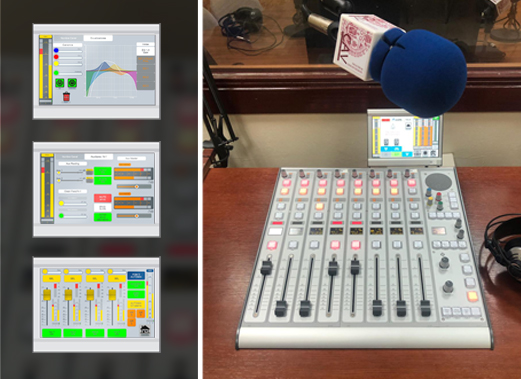

Además, la superficie de control dispone de un TFT multitáctil multifunción a color de 7”, totalmente integrado con el mezclador y que también puede ser configurado y programado según las necesidades del usuario. Sobre esta pantalla, se pueden dibujar botones de cualquier forma y color, textos, insertar un reloj, programar cambios de ejecuciones de programas o activación de GPI/O para otras funciones
El Módulo de Control de la consola digital, incorpora altavoz para preescucha PFL y Micro de Ordenes (Talk Back), así como un conjunto de 19 botones y 8 encoders totalmente programables para funciones de gestión de señales y es-cucha.
Tanto el módulo de control como los faders de los canales, tienen posibilidad de interacción con sistemas de gestión de programación externos (software de emisión como XFrame).
Los módulos de faders, pueden ser desmontados y retirados en caliente y volver a conectarlos mientras la consola sigue funcionando. De esta forma se facilita las labores de mantenimiento e intervenciones técnicas ya que no afectaría al funcionamiento del resto de la consola.
DHD 52SX dispone de pulsador ON / OFF de cada canal, en la parte superior del fader. Además, a través de los encoder rotatorios se configuran los pará-metros de los procesos DSP y ajustes de niveles y envío de cada señal en fader.
Los botones, con iluminación integrada, son multifuncionales y pueden realizar conmutaciones, asignaciones a buses, asignación de funciones, N-1, cambio de fase, activación de procesos (Delay, Reverb, Puerta de ruido, etc.), o cualquier otra función de la mesa, incluido en envío de las señales de audio a vúmetros. Cada canal dispone de un display Oled donde se visualiza en tiempo real, la información correspondiente a cada canal además de un vúmetro de nivel de audio por canal.
El número total de entradas y salidas de audio de la consola digital DHD 52 SX suministrada (escalable en el futuro si fuera necesario) es:
- 2 entradas micro/línea mono.
- 2 salidas auriculares estéreo.
- 8 entrada línea analógica mono u 8 estéreo.
- 8 salidas línea analógica mono u 8 estéreo.
- 3 entradas digitales AES / EBU.
- 2 salidas digitales AES / EBU.
- 1 entrada digital SPDIF.
- 1 salida digital SPDIF.
- 2 entradas / salidas USB.
- 4 entradas / salidas DANTE mono o 2 estéreo.
- 20 GPI/O.
La mesa de mezclas se ha suministrado con chasis para disponer de una leve inclinación y facilitar así la forma de operación de los técnicos.
XFRAME RADIO
En ASPA llevamos desarrollando software de automatización y gestión integral de audio para emisoras de radio desde 1995. La versión instalada en la Universidad de Salamanca es la última que se ha realizado para trabajar con Sistema Operativo Windows 10.
